Khi đánh giá camera giám sát, phản xạ thường gặp là nhìn vào megapixel: 2 MP, 4 MP, 8 MP, và mặc định càng nhiều điểm ảnh thì càng dễ nhận diện. Thực tế kỹ thuật không vận hành như vậy.
Độ phân giải tổng chỉ cho biết cảm biến có bao nhiêu điểm ảnh trên toàn khung hình. Nó không nói lên có bao nhiêu điểm ảnh thực sự “phủ” lên khuôn mặt một người hay tấm biển số ở khoảng cách cần giám sát. Hai đại lượng này khác nhau về bản chất.
Đại lượng quyết định khả năng nhận diện là mật độ điểm ảnh trên mục tiêu, đo bằng px/m (số điểm ảnh trên mỗi mét bề rộng cảnh thực tế tại vị trí đối tượng). Một camera 8 MP lắp góc quá rộng hoặc đối tượng đứng xa vẫn có thể chỉ trải được vài chục điểm ảnh lên khuôn mặt, đủ để biết “có người” nhưng không đủ để khẳng định “ai”. Ngược lại, cùng chiếc camera đó, nếu tính đúng tiêu cự và khoảng cách để thu hẹp bề rộng cảnh, sẽ dồn đủ điểm ảnh lên mục tiêu và vượt ngưỡng nhận dạng.
Nói cách khác, cùng một thiết bị có thể “nhìn thấy” hoặc “nhận diện được” tùy vào cách bố trí quang học, không chỉ tùy con số MP in trên catalogue.
Bài viết này đi sâu vào cơ chế đó qua khung DORI (IEC/EN 62676-4), lấy Ikegawa IK-B8842FR-VZ làm trục minh họa: cảm biến 1/1.8″ STARVIS™ CMOS 8 MP (3840×2160 @ 25/30 fps), ống kính motorized varifocal 3.6–11 mm khẩu độ F1.3 kèm Auto Iris, True WDR 120 dB, hồng ngoại 70 m và bộ tính năng AI Face/Human/Vehicle Detection & Capture. Mọi phép tính được neo vào model thật để chuyển từ lý thuyết “px/m” sang câu hỏi thực hành: với chính chiếc camera này, lắp ở đâu và chỉnh tiêu cự bao nhiêu thì nhận được mặt người, đọc được biển số.

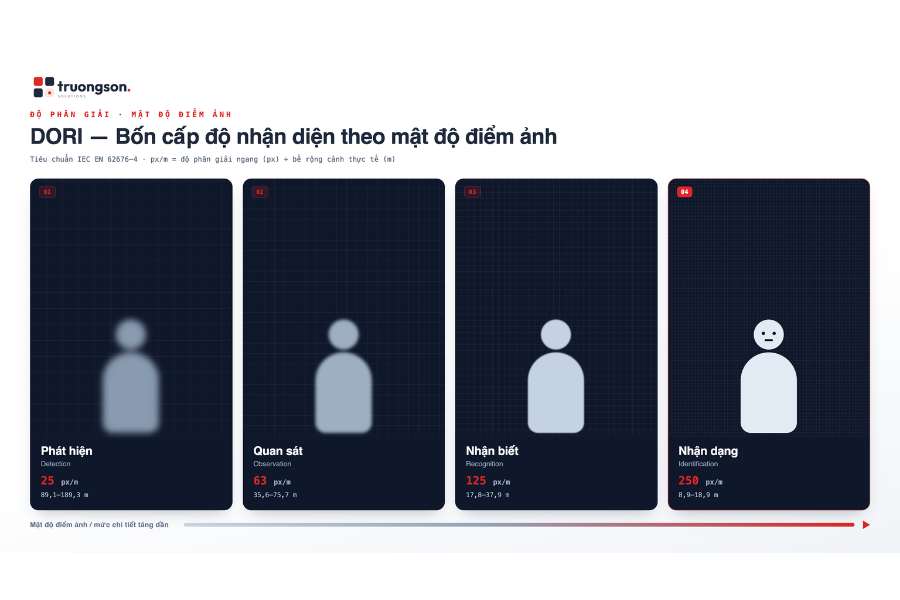

DORI là viết tắt của bốn cấp độ giám sát theo tiêu chuẩn IEC/EN 62676-4, xếp theo mức chi tiết tăng dần. Mỗi cấp độ gắn với một ngưỡng mật độ điểm ảnh tối thiểu trên mục tiêu:
Quan hệ giữa bốn cấp độ này với cấu hình camera được rút gọn về một công thức duy nhất:
px/m = số điểm ảnh chiều ngang ÷ chiều ngang thực tế (m) của khung hình tại vị trí mục tiêu
Với IK-B8842FR-VZ, số điểm ảnh chiều ngang là hằng số 3840 px. Vì vậy chỉ có một cách để tăng px/m: thu hẹp bề rộng cảnh bằng cách kéo dài tiêu cự, đưa camera lại gần mục tiêu, hoặc giới hạn vùng giám sát. Đây là chìa khóa để hiểu giá trị của ống kính varifocal.
Vì IK-B8842FR-VZ có độ phân giải ngang cố định 3840 px, có thể đảo công thức để trả lời câu hỏi thực hành: ở mỗi cấp độ DORI, bề rộng cảnh tối đa cho phép là bao nhiêu để vẫn giữ đủ px/m?
| Cấp độ DORI | Ngưỡng px/m tối thiểu | Bề rộng cảnh tối đa (m) |
| Nhận dạng (Identification) | ≥ 250 px/m | 3840 ÷ 250 ≈ 15,4 m |
| Nhận biết (Recognition) | ≥ 125 px/m | 3840 ÷ 125 ≈ 30,7 m |
| Quan sát (Observation) | ≥ 63 px/m | 3840 ÷ 63 ≈ 61,0 m |
| Phát hiện (Detection) | ≥ 25 px/m | 3840 ÷ 25 ≈ 153,6 m |
Tính toán dựa trên thông số datasheet chính hãng IK-B8842FR-VZ. Kiểm chứng bề rộng cảnh thực tế tại hiện trường trước khi lắp đặt.

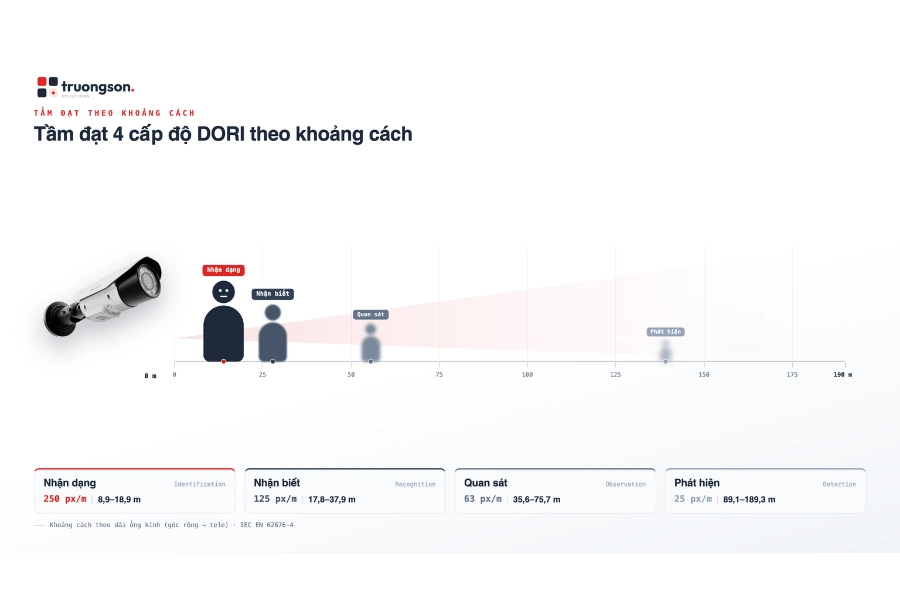

Muốn đọc rõ biển số hay xác định danh tính (mức Nhận dạng), khung hình tại vị trí mục tiêu không được rộng quá ~15,4 m. Nếu chỉ cần nhận biết người/xe đã biết thì biên độ nới tới ~30,7 m. Để bao quát phát hiện chuyển động trong sân rộng, một khung tới ~153,6 m vẫn đủ. Cùng một chiếc camera, cấp độ nhận diện thay đổi hoàn toàn theo bề rộng cảnh.
Bề rộng cảnh không phải con số cố định mà là kết quả của quang học, có thể tính trước khi lắp. Công thức quy đổi:
Bề rộng cảnh (m) = bề rộng cảm biến (mm) × khoảng cách (m) ÷ tiêu cự (mm)
Cảm biến 1/1.8″ của IK-B8842FR-VZ có bề rộng vùng ảnh xấp xỉ 7,7 mm. Ba biến số — bề rộng cảm biến, khoảng cách, tiêu cự — phải được tính cùng nhau.
Đây chính là nơi ống kính motorized varifocal 3.6–11 mm phát huy giá trị. Cùng một vị trí lắp và khoảng cách cố định, vặn về tele (11 mm) thu hẹp bề rộng cảnh, dồn 3840 px lên vùng nhỏ hơn và đẩy px/m lên mức Nhận dạng. Để wide (3.6 mm) mở rộng khung bao quát nhưng px/m trên mục tiêu xa tụt xuống. Nhờ motorized kèm Auto Iris, kỹ thuật viên tinh chỉnh tiêu cự từ xa qua giao diện mà không phải tháo camera xuống căn chỉnh thủ công.
Ví dụ tính minh họa: cần đạt mức Nhận dạng cho mục tiêu ở khoảng cách 20 m. Mức Nhận dạng (250 px/m) yêu cầu bề rộng cảnh tối đa 15,4 m. Áp công thức: tiêu cự cần = 7,7 × 20 ÷ 15,4 ≈ 10 mm. Con số 10 mm nằm gọn trong dải 3.6–11 mm của IK-B8842FR-VZ — chỉ cần chỉnh tiêu cự về gần đầu tele, không phải thay thiết bị hay đổi vị trí lắp. Đây là khác biệt thực hành giữa ống kính cố định và varifocal: cùng bài toán hiện trường, varifocal cho dư địa để “đạt ngưỡng” chỉ bằng thao tác cấu hình.
px/m đạt ngưỡng mới chỉ là điều kiện cần. Một khuôn mặt có đủ 250 px/m nhưng bị cháy sáng vì ngược sáng, hay một biển số đủ điểm ảnh nhưng nhòe vì xe chạy nhanh, vẫn không nhận diện được. Phần này phân tích các tính năng quyết định liệu số điểm ảnh đó có chuyển thành chi tiết khai thác được hay không.
Cảm biến 1/1.8″ lớn hơn loại 1/2.8″ thông dụng, thu nhiều ánh sáng hơn và giảm nhiễu ở vùng tối. Kết hợp True WDR 120 dB, camera cân bằng khung hình có cả vùng rất sáng lẫn rất tối: mặt người ngược sáng ở cửa ra vào, đèn pha ô tô chiếu thẳng, biển số phản quang lóa trắng. WDR giữ ký tự biển số và đường nét khuôn mặt không bị cháy sáng.
Dải hồng ngoại tới 70 m giúp camera giữ px/m hữu ích khi không còn ánh sáng. Biển số phản quang phản xạ IR rất mạnh nên thường đọc tốt dưới hồng ngoại. Riêng khuôn mặt dưới IR là ảnh đơn sắc, mất thông tin màu và đôi khi giảm tương phản chi tiết — với bài toán nhận dạng khuôn mặt ban đêm cần cân nhắc thêm ánh sáng phụ trợ; nhận dạng biển số thì IR là lợi thế.
Khẩu độ lớn F1.3 cho nhiều ánh sáng, cho phép dùng tốc độ màn trập nhanh hơn mà vẫn đủ phơi sáng. Kết hợp 25/30 fps, camera ghi lại sắc nét đối tượng đang di chuyển (người đi nhanh, xe qua làn) thay vì để lại vệt nhòe làm hỏng khuôn mặt/biển số. Mật độ điểm ảnh chỉ có ý nghĩa khi từng khung hình đủ sắc nét.
Camera tự phát hiện, cắt và lưu riêng ảnh khuôn mặt, người, phương tiện kèm thuộc tính (giới tính, độ tuổi ước lượng, màu và loại xe). Nhờ đó có thể truy xuất nhanh “tìm người mặc áo đỏ”, “tìm xe tải trắng” mà không phải tua lại toàn bộ băng ghi. Đây là phần khai thác giá trị thực sự của px/m cao: đủ chi tiết để thuật toán bóc tách thuộc tính chính xác.
H.265 cùng smart codec giảm dung lượng mạnh nhưng được tinh chỉnh để ưu tiên giữ chi tiết ở vùng có chuyển động/đối tượng. Đặt bitrate quá thấp để tiết kiệm ổ sẽ làm nhòe khối đúng vùng khuôn mặt/biển số và xóa đi lợi thế px/m. Cần cân đối bitrate đủ cao tại các kênh chuyên nhận dạng.
Khả năng “nhận diện được” của một camera không nằm ở một thông số đơn lẻ mà ở tích của bộ ba: độ phân giải × (tiêu cự / khoảng cách) × điều kiện sáng. Độ phân giải cung cấp “ngân sách” điểm ảnh; tiêu cự và khoảng cách quyết định bao nhiêu trong ngân sách đó được dồn lên mục tiêu (px/m); còn cảm biến, WDR, IR, khẩu độ và codec quyết định những điểm ảnh ấy có sắc nét và khai thác được hay không. IK-B8842FR-VZ mạnh ở cả ba: 3840 px ngang, varifocal 3.6–11 mm để tinh chỉnh px/m tại chỗ, và bộ tính năng quang học/AI để giữ chất lượng trong điều kiện thực.
Vận dụng bảng và công thức trên, phác cấu hình cho các tình huống điển hình. Số liệu là điểm khởi đầu, cần kiểm chứng bề rộng cảnh thực tế tại hiện trường trước khi lắp.
Giữ bề rộng cảnh tại điểm chụp mặt ≤ 15,4 m. Đặt camera hơi chếch theo hướng di chuyển để bắt khuôn mặt chính diện. Bật Face Detection & Capture và ưu tiên bitrate cao cho kênh này.
Tận dụng khung hẹp tự nhiên của hành lang. Vặn tiêu cự về tele để dồn px/m, đạt Nhận biết tới ~30,7 m hoặc Nhận dạng ở đoạn gần. Hồng ngoại 70 m bao trùm tốt chiều dài hành lang trong đêm.
Bố trí camera dọc trục di chuyển của xe để giảm góc nghiêng biển số. Giữ bề rộng cảnh tại điểm đọc ≤ 15,4 m. Dựa vào True WDR cho đèn pha và IR cho biển số phản quang. Bật Vehicle Detection & Capture để lưu riêng ảnh biển số.
Tóm lại, một thiết bị như IK-B8842FR-VZ có lượng điểm ảnh dồi dào và công cụ quang học để vượt mọi ngưỡng DORI, nhưng chỉ khi độ phân giải, tiêu cự, khoảng cách và điều kiện sáng được tính cùng nhau cho từng vị trí lắp. Đó là ranh giới giữa một hệ thống chỉ “nhìn thấy” và một hệ thống thực sự “nhận diện được”.
DORI là khung phân loại bốn cấp độ giám sát theo tiêu chuẩn IEC/EN 62676-4: Phát hiện (≥ 25 px/m), Quan sát (≥ 63 px/m), Nhận biết (≥ 125 px/m) và Nhận dạng (≥ 250 px/m). Mỗi cấp độ ứng với một ngưỡng mật độ điểm ảnh tối thiểu trên mục tiêu, xác định camera có thể “nhìn thấy”, “nhận biết” hay “nhận dạng” được đối tượng.
px/m = số điểm ảnh chiều ngang ÷ chiều ngang thực tế (m) của khung hình tại vị trí mục tiêu. Ví dụ IK-B8842FR-VZ có độ phân giải ngang 3840 px; nếu khung hình rộng 15 m tại vị trí mục tiêu thì mật độ đạt 3840 ÷ 15 = 256 px/m, vừa vượt ngưỡng Nhận dạng 250 px/m.
Tối thiểu 250 px/m, tương ứng mức Nhận dạng (Identification) theo IEC/EN 62676-4. Ở mật độ này hình ảnh đủ chi tiết để xác định danh tính cá nhân hoặc đọc rõ từng ký tự biển số. Dưới ngưỡng đó camera chỉ “nhận biết” hoặc “phát hiện”, chưa khẳng định được “ai”.
Khoảng 15,4 m. Với độ phân giải ngang 3840 px: 3840 ÷ 250 ≈ 15,4 m là bề rộng khung hình tối đa để vẫn giữ mức Nhận dạng. Nếu chỉ cần Nhận biết, biên độ nới tới ~30,7 m; để phát hiện chuyển động, khung rộng tới ~153,6 m vẫn đủ.
Vì độ phân giải tổng (8 MP) khác với mật độ điểm ảnh trên mục tiêu (px/m). Camera 8 MP lắp góc quá rộng hoặc đối tượng ở xa chỉ trải được vài chục điểm ảnh lên khuôn mặt, đủ thấy “có người” nhưng không đủ khẳng định “ai”. Khả năng nhận diện do px/m quyết định, không phải con số megapixel danh nghĩa.
Ống kính motorized varifocal cho phép chỉnh tiêu cự tại chỗ để thu hẹp hoặc mở rộng bề rộng cảnh, qua đó điều khiển px/m. Vặn về tele (11 mm) dồn 3840 px lên vùng nhỏ hơn, đẩy mật độ lên mức Nhận dạng. Để wide (3.6 mm) mở khung bao quát. Nhiều vị trí chỉ cần chỉnh tiêu cự, không phải đổi thiết bị.
Có. Hồng ngoại tới 70 m cùng True WDR 120 dB duy trì mật độ điểm ảnh hữu ích trong điều kiện thiếu sáng và ngược sáng. Biển số phản quang đọc tốt dưới hồng ngoại. Riêng nhận dạng khuôn mặt ban đêm nên bổ sung ánh sáng phụ trợ vì ảnh IR là đơn sắc, mất thông tin màu.
Face/Human/Vehicle Detection & Capture cùng Attribute Detection, tự phát hiện, cắt và lưu riêng ảnh khuôn mặt, người và phương tiện kèm thuộc tính như giới tính, độ tuổi ước lượng, màu và loại xe. Truy xuất nhanh theo đặc điểm mà không phải tua lại toàn bộ băng ghi.
