Camera lắp ngoài trời hoặc tại các khu vực rủi ro không chỉ làm nhiệm vụ quan sát mà phải vận hành liên tục trong môi trường khắc nghiệt: mưa nắng, bụi, độ ẩm cao và nguy cơ va đập, phá hoại. Khác với thiết bị đặt trong nhà, camera ngoài trời chịu áp lực môi trường suốt vòng đời. Yếu tố quyết định thiết bị sống được bao lâu và giám sát ổn định đến đâu không nằm ở cảm biến mà nằm ở cấp bảo vệ của vỏ máy.
Trong thực tế triển khai, camera ngoài trời hỏng sớm thường không phải vì quang học hay cảm biến kém, mà vì một mắt xích bảo vệ bị thiếu: nước thấm qua đầu cáp không bịt kín, bụi và hơi ẩm lọt vào thân máy gây mờ kính và chập mạch, hoặc thiết bị bị va đập và phá hoại ở vị trí trong tầm với. Hệ quả là hệ thống mất giám sát đúng vào thời điểm cần nhất, kéo theo chi phí thay thế và gián đoạn vận hành.
Với các dự án đầu tư công có yêu cầu camera ngoài trời, cấp bảo vệ IP và IK là nhóm tiêu chí kỹ thuật bắt buộc nhà thầu phải đối chiếu và chứng minh đáp ứng trong HSDT. Bài viết này phân tích cấu trúc thiết kế bảo vệ đạt chuẩn và đối chiếu với năng lực dòng camera ngoài trời Ikegawa đạt IP66/IP67 và IK10.
Một vỏ camera được coi là đạt chuẩn ngoài trời khi đồng thời xử lý được toàn bộ tác nhân của môi trường lắp đặt: bụi, nước, va đập cơ học cùng dải nhiệt độ và độ ẩm. Mỗi năng lực cần được đọc đúng qua chỉ số kỹ thuật, không chỉ qua mô tả chung.
Chữ số đầu mô tả khả năng chống vật rắn và bụi, cao nhất là 6, tức kín bụi hoàn toàn. Với thiết bị ngoài trời, đây là mức tối thiểu nên có để bụi mịn không tích tụ làm hỏng cơ cấu và quang học bên trong.
Chữ số sau chạy từ 0 đến 8, trong đó 6 là chịu tia nước mạnh từ mọi hướng, 7 là chịu ngâm trong nước ở độ sâu tới 1 m trong 30 phút, 8 là ngâm liên tục ở độ sâu lớn hơn. IP66 vừa kín bụi tuyệt đối vừa chịu tia nước áp lực mạnh từ mọi hướng, là mức tối thiểu nên có cho thiết bị ngoài trời. IP67 vừa kín bụi tuyệt đối vừa chịu ngâm nước tạm thời, phù hợp nơi dễ đọng nước, ngập cục bộ hay xịt rửa áp lực.

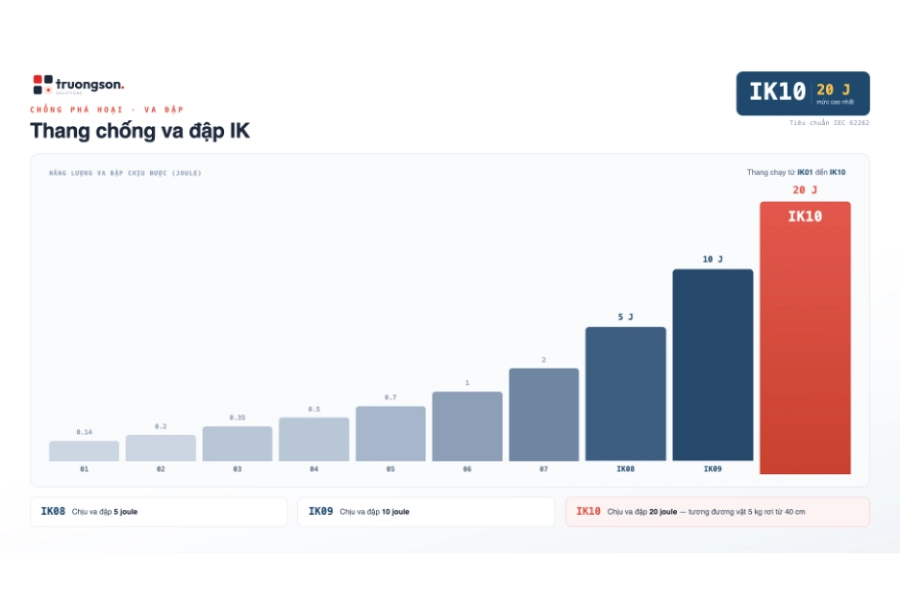

Theo tiêu chuẩn IEC 62262, thang IK chạy từ IK01 đến IK10 theo mức năng lượng va đập: IK08 khoảng 5 joule, IK09 khoảng 10 joule, IK10 khoảng 20 joule, tương đương vật nặng 5 kg rơi tự do từ độ cao 40 cm. IK10 là mức cao nhất của thang phổ thông, cần cho vị trí có nguy cơ va đập hoặc cố ý phá hoại.
Vỏ kim loại cùng hệ gioăng kín là phần cứng tạo ra cấp IP/IK trên thực tế. Vật liệu phải chịu ăn mòn, tia UV và chênh lệch nhiệt mà không cong vênh hay rạn nứt theo thời gian.
Thiết bị phải hoạt động ổn định trong khoảng nhiệt độ và độ ẩm của khí hậu lắp đặt, với thông số cụ thể đối chiếu theo datasheet của model được chọn.
Năm yếu tố này phải đi cùng nhau và đồng bộ với phụ kiện lắp đặt. Chỉ cần thiếu một mắt xích, ví dụ thân máy đạt IP67 nhưng đầu cáp hay hộp đấu nối để hở, là đủ để vô hiệu hóa toàn bộ thiết kế bảo vệ.
Các tiêu chí kỹ thuật đối với camera IP cố định ngoài trời đều quy về bốn nhóm năng lực bảo vệ bắt buộc:
Thiết bị ngoài trời cần đạt từ IP66 trở lên. Với nơi khắc nghiệt, dễ đọng nước hoặc có nguy cơ ngập cục bộ thì IP67 là mức nên chọn. Cấp IP quyết định trực tiếp việc thiết bị có chịu được mưa tạt, hơi ẩm và xịt rửa hay không.
Tại cổng, khu công cộng, lối đi hay những điểm trong tầm với, thiết bị phải đạt IK10 để chịu được va đập cơ học mạnh và hành vi cố ý phá hoại mà vẫn duy trì giám sát.
Tiêu chí ngành đòi hỏi vật liệu vỏ chịu ăn mòn, tia UV và ổn định trước chênh lệch nhiệt. Vỏ kim loại kết hợp gioăng kín là cấu hình đáp ứng tốt cho điều kiện ngoài trời lâu dài.
Mỗi vùng có biên độ nhiệt và ẩm riêng. Thiết bị phải vận hành ổn định trong khoảng đó, với thông số cụ thể đối chiếu theo datasheet của model.
Bảng dưới đối chiếu trực tiếp từng nhóm tiêu chí kỹ thuật với năng lực dòng camera ngoài trời Ikegawa đạt IP67/IK10. Nhà thầu có thể dùng làm tài liệu tham chiếu khi lập bảng đáp ứng trong HSDT.
Lưu ý: Đây là đối chiếu kỹ thuật, không phải kết quả kiểm định theo quy trình cửa cơ quan có thẩm quyền. Nhà thầu đối chiếu thêm với HSMT cụ thể và xác nhận thông số theo datasheet model được chọn.
| Yêu cầu kỹ thuật | Tiêu chí kỹ thuật | Khả năng Ikegawa
(dòng IP ngoài trời) |
Kết luận |
| Chống bụi và nước ngoài trời | IP66 trở lên; IP67 cho nơi khắc nghiệt | IP67: kín bụi hoàn toàn, chịu ngâm nước tạm thời sâu 1 m trong 30 phút | Đáp ứng (vượt IP66) |
| Chống va đập / phá hoại | Cấp IK cao cho vị trí rủi ro | IK10: khoảng 20 joule theo IEC 62262 | Đáp ứng |
| Vỏ bền môi trường khắc nghiệt | Vật liệu chịu ăn mòn, UV; gioăng kín | Vỏ kim loại, gioăng kín | Đáp ứng |
| Dải nhiệt độ / độ ẩm làm việc | Đáp ứng khí hậu lắp đặt | Theo datasheet model | Đáp ứng
(theo datasheet) |
| Phụ kiện & bảo vệ đồng bộ | Hộp đấu nối kín nước, chống sét nguồn/tín hiệu | Phụ kiện lắp đồng cấp + khuyến nghị SPD/tiếp địa | Đáp ứng
(theo phương án) |
Nơi dễ đọng nước, hay ngập cục bộ hoặc cần xịt rửa nên dùng IP67 thay vì chỉ IP66. Chênh lệch giữa “chịu tia nước” và “chịu ngâm” là khác biệt quyết định ở các vị trí này.
Cổng, khu công cộng, lối đi đông người và các điểm trong tầm với cần IK10. Những vị trí cao, khuất tầm tay có thể cân nhắc mức thấp hơn để tối ưu chi phí.
Dùng hộp đấu nối và phụ kiện đế lắp đồng cấp bảo vệ, bịt đầu cáp bằng ốc siết cáp (cable gland) đúng cỡ, chừa đoạn cáp võng xuống (drip loop) và trám silicon trung tính tại điểm khoan bắt vít. Nước thường vào qua mối nối hở chứ không phải qua thân máy.
Lắp thiết bị chống sét lan truyền (SPD) cho cả nguồn và tín hiệu, kèm tiếp địa đạt chuẩn. Dùng nguồn và dây mạng đạt chuẩn ngoài trời, và với PoE chọn switch/injector đủ công suất theo khoảng cách kéo dây.
Vệ sinh kính/dome, kiểm tra và thay gioăng khi chai cứng hay nứt, siết lại ốc siết cáp và nắp hộp. Sau mỗi mùa mưa nên rà soát điểm vào nước, tiếp địa và chất lượng tín hiệu để phát hiện xuống cấp trước khi mất giám sát.
Với camera lắp ngoài trời, tiêu chí quyết định không phải “hình nét đến đâu” mà “vỏ bảo vệ có giữ cho thiết bị sống và giám sát liên tục hay không”. Cấp IP67 và IK10, đi cùng vỏ kim loại và gioăng kín, là điều kiện nền để camera chịu được mưa nắng, bụi ẩm và nguy cơ phá hoại trong suốt vòng đời.
Qua đối chiếu kỹ thuật, dòng camera Ikegawa đạt IP67/IK10 đáp ứng các tiêu chí kỹ thuật ngành cho camera lắp đặt ngoài trời. Phần còn lại thuộc về thiết kế lắp đặt: chọn đúng cấp IP/IK theo từng vị trí, làm kín toàn bộ đường vào nước, đồng bộ phụ kiện, chống sét và bảo trì định kỳ, để hệ thống bền bỉ và không gián đoạn giám sát đúng lúc cần nhất.

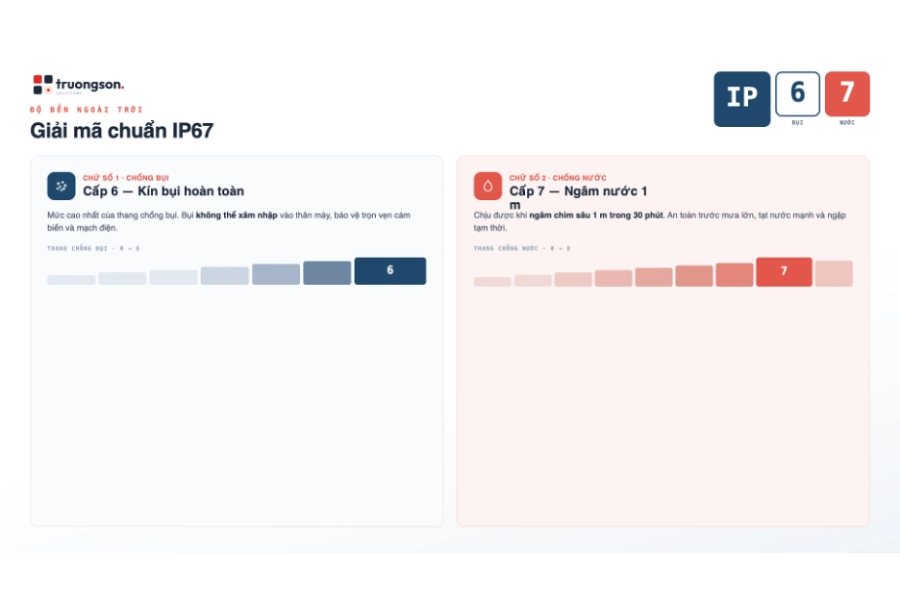

IP67 là cấp bảo vệ theo IEC 60529: số 6 nghĩa là kín bụi hoàn toàn, số 7 nghĩa là chịu được ngâm trong nước ở độ sâu tới 1 m trong 30 phút. Với camera ngoài trời, IP67 bảo đảm bụi không xâm nhập và thiết bị an toàn trước mưa lớn, đọng nước hay ngập cục bộ tạm thời.

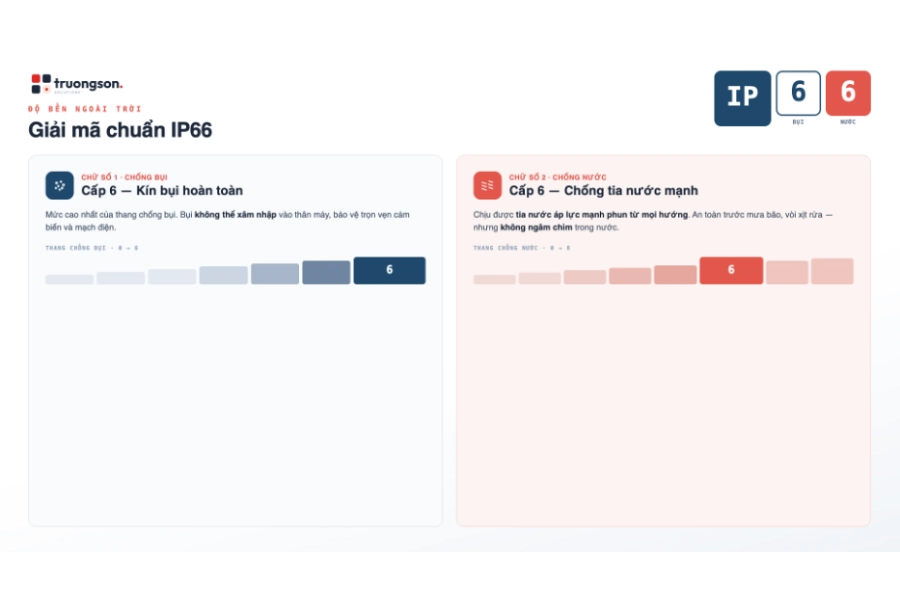

IP66 là cấp bảo vệ theo IEC 60529: số 6 đầu nghĩa là kín bụi hoàn toàn, số 6 sau nghĩa là chịu được tia nước áp lực mạnh phun từ mọi hướng. IP66 bảo đảm thiết bị an toàn trước mưa tạt, gió mạnh và xịt rửa áp lực, nhưng không chịu được ngâm chìm trong nước như IP67.
IK10 là cấp chống va đập cao nhất của thang IK theo IEC 62262, chịu được năng lượng va đập khoảng 20 joule, tương đương vật nặng 5 kg rơi tự do từ độ cao 40 cm. Cấp này phù hợp cho vị trí có nguy cơ va chạm mạnh hoặc bị cố ý phá hoại.
Cả IP66 và IP67 đều kín bụi hoàn toàn (số 6 đầu). Khác biệt nằm ở chữ số chống nước: IP66 chịu tia nước áp lực mạnh từ mọi hướng nhưng không chịu ngâm chìm, còn IP67 chịu được ngâm trong nước sâu 1 m trong 30 phút. IP67 phù hợp hơn cho nơi dễ đọng nước hoặc ngập cục bộ.
Nên đạt tối thiểu IP66. Với nơi khắc nghiệt, dễ đọng nước, có nguy cơ ngập cục bộ hoặc cần xịt rửa áp lực thì nên chọn IP67. Chênh lệch giữa “chịu tia nước” (IP66) và “chịu ngâm nước” (IP67) là khác biệt quyết định ở các vị trí này.
Không. IP67 chỉ chịu ngâm nước tạm thời ở độ sâu tới 1 m trong 30 phút, phù hợp với mưa lớn hay ngập cục bộ. Nếu cần ngâm chìm liên tục ở độ sâu lớn hơn thì phải dùng thiết bị đạt IP68.
Vỏ kim loại cùng hệ gioăng kín là phần cứng tạo ra cấp IP/IK trên thực tế: chúng chặn bụi và nước xâm nhập, đồng thời chịu được va đập, ăn mòn, tia UV và chênh lệch nhiệt theo thời gian mà không cong vênh hay rạn nứt.
Cấp bảo vệ của thân máy chỉ trọn vẹn khi lắp đặt đúng: bịt kín đầu cáp bằng ốc siết cáp (cable gland) đúng cỡ, chừa đoạn cáp võng (drip loop), dùng hộp đấu nối kín nước đồng cấp, lắp chống sét lan truyền (SPD) kèm tiếp địa và bảo trì định kỳ. Chỉ cần một đầu cáp hở cũng đủ vô hiệu hóa cả thiết kế bảo vệ.
Trường Sơn Solutions là nhà phân phối ủy quyền Ikegawa tại Việt Nam. Nhà thầu cần datasheet xác nhận cấp IP/IK theo model cụ thể, bộ CO/CQ hoặc tài liệu đối chiếu tiêu chí kỹ thuật cho hồ sơ thầu có camera lắp đặt ngoài trời, liên hệ trực tiếp để được hỗ trợ.
